小熊猫智能贴图助手

介绍

小熊猫智能贴图助手,与三维扫描仪(适配各类品牌)搭配使用的一款独立3D智能贴图软件。它将通过智能化、半自动化的流程,将手机/单反拍摄的多角度照片映射到3D扫描模型上,得到高精度、高清晰度、真彩色的三维模型。软件结合了摄影测量、AI图像识别、纹理融合、镶嵌线编辑技术,实现了更精准、更快速的贴图映射,为用户在文物数字化、三维展示、VR电商、游戏数字资产制作、物品3D数据库建立(收藏品、珍贵样品等)、物品真实三维信息记录(损伤3D检测、现场信息保留等)等真彩色三维需求场景提供更加智能、更加精准的解决方案。

小熊猫贴图软件半自动化的处理流程,使得操作简单易上手,对工程师的专业技能要求相对较低。贴图算法的智能化,让贴图流程更加有效率。常规物品的贴图处理时间平均缩减至0.5小时/个,而传统处理流程通常需要2-5小时/个,且需要更为专业的3D艺术家才能做。此外,由于大部分处理流程都是自动化进行,所以一个工程师可以配备多台电脑,同时处理多个模型,这使得高精度彩色三维模型的制作效率有着显著提升,制作成本大大降低。

小熊猫智能贴图助手

物品适应性好
通用性好

配合3D扫描仪、单反相机,能满足几乎所有物品(不同特征类型)的真彩色三维模型的制作需求。此外,小熊猫贴图软件还可以支持导入所有3D扫描仪品牌获取的stl/obj数据(思看3D扫描仪有专项优化,适配性更好),满足用户拥有不同品牌设备的贴图需求。
小熊猫智能贴图助手

简单操作易上手
高速产出

智能贴图处理流程,自动化程度达到了95%以上。对于3D工程师,无需培训也可轻松上手。软件的高度集成化、智能化,使得工程师在30分钟内即可完成贴图制作及贴图精修工作(常规模型)。
小熊猫智能贴图助手

支持全流程制作
一站式处理

当局部贴图需要精修时,工程师可通过小熊猫贴图软件里的镶嵌线编辑、单张照片映射替换、一键匀色、Photoshop联动精修等智能化模块,在一个软件里即可完成全流程处理。
小熊猫智能贴图助手

高清无损
高清晰分辨率

单个模型支持输出单张4k/8K/16K和多张16K(全分辨率)贴图,充分保留了原始采集图像的纹理信息,实现了图像分辨率的0损耗,逼真还原了实物上的每一个纹理细节。
小熊猫智能贴图助手

准确映射

贴图边缘融合自然、无接缝,贴图与模型之间误差不超过0.1mm,色彩均匀性高(多张照片之间的色彩一致性),图像污点几乎没有(异物映射、高光、镜头污染等)。

完整操作流程

01

STEP

数据采集

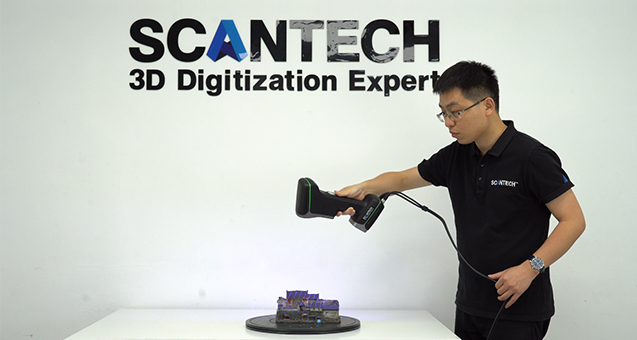

激光三维扫描

激光三维扫描

照片采集

照片采集

02

STEP

模型&照片预处理

照片颜色校正

照片颜色校正

模型预处理

模型预处理

03

STEP

照片主体自动提取

通过AI图像识别技术,自动完成所有照片主体部分的提取(白色为自动识别出的主体部分),用于下一步操作:照片的相对定向

04

STEP

照片相对定向

一键导入所有照片,5-10分钟内自动计算出上百张相片集的相对位置,完成所有照片的相对定向

利用照片之间的纹理特征(主体部分),自动计算,完成所有照片的相对空间位置排序,进而为所有照片构建序列虚拟相机和特征稀疏点云

一键导入上百张照片

一键导入上百张照片

序列虚拟相机

序列虚拟相机

重建得到的稀疏点云

重建得到的稀疏点云

05

STEP

照片绝对定向-手动对准

选择一张照片,将三维模型摆放至跟照片同样大小及位置,通过智能算法分析照片与模型的相似结构特征,完成单张照片与模型的自动精对准,进而一键自动构建所有照片与模型的空间映射关系

照片绝对定向-精配准

使用点云与模型的匹配算法,实现毫米级贴图精度

用照片重建获得的稀疏点云与3D扫描模型进行高精度配准,进一步缩小照片纹理和模型之间的映射误差

06

STEP

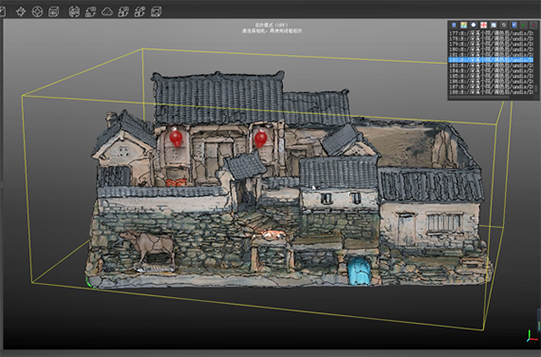

智能贴图映射

1. 对失真纹理(光斑区域、失焦模糊区域、非主体区域)进行智能识别,并自动消除纹理光污染

2. 模型上每个三角网格面可以关联多张多角度照片,对它们进行自动计算纹理质量并排序,自动选择权重更高的清晰纹理 (清晰度、色度、角度等多项参数加权统计)进行智能映射,减少人工剔除光斑和失焦模糊的工作

3. 映射成功后,自动生成纹理镶嵌线,实时编辑未剔除完全的失真纹理,实现多角度影像在三维模型的无间隙贴图融合

07

STEP

镶嵌线实时编辑

可视化、实时编辑替换、傻瓜式操作:

对于未完全匹配的贴图或局部贴图存在光污染、照片失焦模糊等,可利用镶嵌线工具进行实时灵活调整,重新计算贴图时,只需要几秒钟

镶嵌线编辑,替换前后对比

08

STEP

PS联动精修

针对贴图局部存在的光斑/异物映射、摄影死角导致贴图缺失等,可通过一键联动Photoshop(在三维模型上选中有问题的贴图, 可自动对应到Photoshop软件中贴图的相应位置),进行纹理精修。

09

STEP

一键匀色、羽化

贴图智能融合处理,保证纹理贴图效果过渡自然、色彩统一:

1. 使用泊松过渡算法,融合拼接完成色彩均匀计算

2. 对镶嵌线区域的贴图进行羽化输出

一键匀色前后对比

10

STEP

3D模型成品展示

点击此处浏览贴图成品

智能算法架构

二三维一键映射

二三维一键映射

快速纹理映射

快速纹理映射

优化算法库

优化算法库

技术参数

数据形式 720°数字化三维模型
输出格式 *.obj,*.ply,*.fbx,*.stl,*.off等通用三维格式
纹理分辨率 16384*16384、8192*8192、4096*4096
贴图误差 ≤0.08+0.02*D/300毫米(D为器物最大尺寸,单位mm)
平均色差 (CIEDE2000)≤5
图像污点 (异物映射、光斑、镜头污染等)≤ 0.01%
色彩均匀性 多张照片贴图后,匀光匀色,保证器物整体色彩一致
贴图边缘 贴图边缘融合自然、无接缝
贴图精度 ≤0.1mm

价格

权限 使用权 更新权 中国大陆指导价/人民币
期限 1个月 1个月 960
权限 使用权 更新权 中国大陆指导价/人民币
期限 1个月 1个月 1280

备注:

1. 社区版:无需申请,免费试用。社区版软件,贴图支持输出最高分辨率4096*4096,欢迎下载试用。

2. 市场价-优惠政策,享有条件(满足其中一条即可)
a. 终端客户购买思看3D扫描仪(激光3D扫描仪系列或是iReal 2E),配套购买小熊猫智能贴图助手;
b. 利用测试版软件制作可用于公开渠道宣传且符合3DeVOK宣传规则的案例视频:小熊猫制作过程视频/解说视频,要求视频内容不涉及任何的知识产权问题。

3. 加密授权:非永久版本提供在线授权(仅支持一台电脑授权,更换电脑时需要重新取得授权许可)。注意:在线授权版本,电脑需要连接网络,软件才能正常使用。

永久授权版可申请离线授权-加密狗(更换电脑时无需重新申请授权)。注意:加密狗用户需要每半年至少一次在联网的电脑上打开小熊猫软件,自动更新加密狗。加密狗如若遗失,则需要额外付费5000元,方可申请新的加密狗(之前的加密狗将无法继续使用)。

4. 尝鲜版 :每个用户单位,仅支持购买一次:1个月使用权+1个月更新权。尝鲜版仅支持在天猫-思看科技旗舰店下单购买。

5. 技术支持:以上价格不含培训。终端用户可通过视频教程进行自学。我司/代理商支持线上答疑和技术指导。

6. 教育优惠(学生版):学校若购买正式永久版软件,可以享受教育优惠(学生版),此教育优惠不单独出售。具体价格政策请咨询销售。

7. 价格政策说明:以上价格政策可能会随市场情况进行调整,最新市场价格政策会及时更新在3DeVOK 官网 (www.3DeVOK.cn)。

*价格政策最终解释权归 3DeVOK 团队所有

小熊猫智能贴图软件可以适用于不同品牌的3D扫描仪吗?

1.可以适配各类品牌、不同品类的三维扫描仪(包括光栅式拍照三维扫描仪、手持激光三维扫描仪、手持散斑三维扫描仪),大空间三维扫描仪除外。

2.完成三维扫描后,输出.stl/.obj三维网格数据,导入小熊猫智能贴图软件,再配合手机/单反相机拍摄的图片(参照照片拍摄要求),即可完成高清彩色三维贴图工作。

小熊猫智能贴图助手社区版(试用)和商业版有什么区别?

  1. 使用时间:社区版软件仅支持临时测试/试用,不支持长期商业使用。若软件累计使用次数过多,则系统会自动停止试用授权。
  2. 分辨率区别:社区版软件输出贴图的最高分辨率是4K(4096*4096),商业版软件输出贴图的最高分辨率是16K(16384*16384),贴图更高清。
  3. 4K和16K贴图区别详见下图:

eyebrow-4k

眉毛-4k


eyebrow-16k

眉毛-16k


skin-4k

皮肤-4k


skin-16k

皮肤-16k
